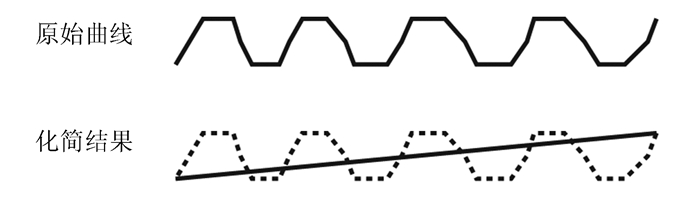

摘要: 当前基于弯曲的线要素化简在化简过程中对于连续小弯曲的化简处理有所欠缺。针对此提出了基于三元弯曲组的化简方法。该方法首先将连续的弯曲划分到各个弯曲三元组中；然后针对三元弯曲的不同组合类型采用不同的化简方式进行化简；最后设计循环化简判断规则，重复化简过程直到所有弯曲满足化简阈值，从而实现连续弯曲的间隔化简。实验表明，该方法能够有效地保持弯曲的形态特征以及不同化简阈值结果间的层次性。Abstract: General line feature simplification methods have some defects on the simplification of the continuous small bends, as it failed to maintain the hierarchy of the simplification. Hierarchy of the simplification refers to that, under different threshold, the curves of different simplified results show a gradual change from complicated to simple. Analyses of morphological changes in the simplification based on bend shows that, the deletion of a basic bend will have an effect on the adjacent curved form. The rational use of the interaction between adjacent bending can maximize the retention of the original form of bending, under the premise of meeting the simplification threshold. Aiming at the simplification problem of continuous small bends, this paper puts forward the concept of three-element-bend group division, which re-plans the simplification process of continuous bend, dividing the road into three different element bend groups, simplifying the bend group in different way according to the different type of bend groups, and execute simplification process according to a circulating simplification strategy. Thus the interval simplification of line feature is realized, thus maintained the hierarchy of the simplification. The simplification experiment test shows that this method can maintain the morphological characteristics of the original road and a hierarchy between different threshold results.
-
Keywords:
- map generalization /
- line simplification /
- curve bend /
- bend group /
- gradual simplification
-
目前，北斗导航卫星系统(BDS)已实现局域覆盖，随着系统建设的不断完善和应用的不断拓展，与之相关的各类数据处理软件的开发成为重要的研究内容。因此，自主开发北斗高精度数据处理软件，成为发展高精度位置服务的迫切任务[1-8]。因北斗导航卫星系统与GPS在星座构造、坐标框架、时间系统、信号频率等方面具有明显差异[9-15]，现有的高精度GPS数据处理软件无法直接处理北斗数据。本文针对北斗高精度数据处理的系统设计、数据流、功能模块及高精度算法实现等进行了研究，研制开发了一套高精度北斗基线解算软件BGO(BeiDou Navigation Satellite System/Global Positioning System Office)，并将其用于高速铁路高精度控制测量建网。通过与商业软件TGO(Trimble Geomatics Office)和TBC(Trimble Business Center)，及高精度科研软件Bernese进行对比测试、性能分析，验证了该软件的正确性和有效性。
1 系统的设计与模块算法的实现
1.1 系统设计与数据流分析
北斗和GPS基线解算软件主要包含北斗基线处理、GPS基线处理及联合基线处理3大模块。各模块间相互独立，但使用相同的数据结构，且数据流基本一致。数据处理流程如图 1所示。
基线解算之前，需选择有效双频观测数据，具体包含低高度角卫星剔除、观测值粗差剔除、星历未获取观测数据剔除等。剔除质量较差的观测数据可通过可视化的方式实现。通过双频数据组合有效消除电离层延迟影响，伪距消电离组合能算出测站精确至10 m内的概略位置，从而形成网络拓扑图，便于用户查看站点的平面分布。基线解算时，北斗与GPS独立系统数据处理算法相同；联合处理需选择统一的坐标和时间框架，随着多余观测数的增加，还需设置合理的模糊度固定限值。基线解算后，进行网平差，应剔除不合格基线，直至平差结果满足要求。
1.2 高精度基线解算算法实现
高精度基线解算利用双差观测量建立误差方程，北斗双差观测量构造如式(1)：
$$ \mathit{\Delta} \nabla L^{{C_m}{C_n}}_{{S_i}{S_j}} = \left( {L^{{C_n}}_{{S_j}} - L^{{C_n}}_{{S_i}}} \right) - \left( {L^{{C_m}}_{{S_j}} - L^{{C_m}}_{{S_i}}} \right) $$ (1) 式中，Δ▽L表示双差观测量；Si和Sj表示任意站点；Cm和Cn表示任意北斗卫星。
依据式(1)构建的双差观测量，建立误差方程，如式(2)：
$$ \left[ \begin{array}{l} \mathit{\Delta} \nabla \boldsymbol{\varPhi} \\ \mathit{\Delta} \nabla \boldsymbol{P} \end{array} \right] = \boldsymbol{BX} + \boldsymbol{A}\mathit{\Delta} \nabla \boldsymbol{N} + \boldsymbol{V} $$ (2) 式中，Δ▽Φ和Δ▽P分别表示卫星载波相位和伪距双差观测量；X表示基线向量；Δ▽N表示双差整周模糊度；B和A为系数阵；V为残差向量。
利用式(2)构建的误差方程，解算基线向量和双差整周模糊度浮点解。利用LAMBAD方法[16, 17]固定双差整周模糊度后去除。再利用载波相位观测值获取高精度基线向量结果。基线解算过程中，主要利用抗差估计的切比雪夫多项式拟合法[18]及MW-GF组合法[19]探测与修复周跳。
对北斗和GPS双系统基线解算，只需将各系统的双差观测量误差方程叠加后平差计算，即可实现双系统联合基线解算。但需注意，星间差分需选择同一系统卫星，否则会引入系统间信号硬件延迟[20]，影响双差整周模糊度的固定。另外，北斗和GPS在时间框架、坐标框架等存在一定差异，双系统联合解算需保证框架的统一。
北斗和GPS时间转换公式如式(3)：
$$ {t_C} = {t_G}-14\;{\rm{s}} $$ (3) 式中，tC和tG分别表示北斗时和GPS时，两者均为原子时，起算原点不同[13]。
北斗和GPS坐标转换公式如式(4)：
$$ \begin{array}{c} \left[ {\begin{array}{*{20}{c}} {{X_C}}\\ {{Y_C}}\\ {{Z_C}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {{X_G}}\\ {{Y_G}}\\ {{Z_G}} \end{array}} \right] + \left[ {\begin{array}{*{20}{c}} {{T_X}}\\ {{T_Y}}\\ {{T_Z}} \end{array}} \right] + \\ \left[ {\begin{array}{*{20}{c}} D&{ - {R_Z}}&{{R_Y}}\\ {{R_Z}}&D&{ - {R_X}}\\ { - {R_Y}}&{{R_X}}&D \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{X_G}}\\ {{Y_G}}\\ {{Z_G}} \end{array}} \right] \end{array} $$ (4) 式中，北斗坐标(XC，YC，ZC)与GPS坐标(XG，YG，ZG)可通过七参数TX、TY、TZ、D、RX、RY、RZ进行转换。北斗CGCS2000坐标系采用ITRF97框架2000历元的坐标和速度场，当前GPS WGS84坐标和ITRF08基本一致。因此，可利用ITRF97框架2000历元与ITRF08间转换的七参数(ITRF网站公布)实现北斗与GPS坐标框架的统一[11, 12]。
2 BGO数据处理实例与性能测试
2.1 高速铁路CPI控制网基线解算
处理高速铁路CPI控制网时，通过读取观测文件和星历文件，单点定位生成控制网的基线网络拓扑图，如图 2所示。基线解算前，设置相关参数包括卫星截止高度角、误差限差参数、框架、对流层模型、电离层模型、模糊度Ratio值、同步最小观测历元数等。设置完成后，可选择北斗、GPS、联合3种模式进行基线解算。基线解算完成后，软件界面中将显示解算的基线分量及其精度，并可显示残差向量检核基线解算效果。
2.2 BGO、TGO、Bernese软件处理GPS基线结果比较
为了测试BGO解算GPS基线的正确性，将其与TGO和Bernese软件处理结果进行了比较，得到57条GPS基线(基线最长6 667 m，最短446 m)的比较结果，如图 3所示。
![]()
图 3 BGO、TGO、Bernese软件处理GPS基线分量比较Figure 3. Comparing GPS Baseline Components from BGO, TGO and Bernese Software图 3(a)、3(b)分别表示BGO软件与TGO、Bernese软件处理GPS基线分量的差值ΔX、ΔY、ΔZ。图 3(a)中，BGO和TGO有52条基线在X、Y、Z方向的分量差值均在2 cm内，有48条基线各分量差值在mm级。TGO解算少量基线验后方差分量超限，与BGO基线分量差值较大。图 3(b)中，BGO和Bernese有55条基线在X、Y、Z方向的分量差值均在2 cm内，有49条基线各分量差值在mm级。
图 4(a)~4(c)分别表示BGO、TGO、Bernese软件处理GPS基线的内符合精度σX、σY、σZ(BGO、TGO、Bernese软件基线解算精度分别精确至0.1 mm、1 mm和0.1 mm)。整体上，约90%的基线3个软件的解算精度相当。
![]()
图 4 BGO、TGO、Bernese的GPS基线内符合精度比较Figure 4. Comparing GPS Baseline Precision from BGO, TGO and Bernese Software2.3 BGO、TBC软件处理北斗与GPS联合基线结果
为了测试BGO解算北斗与GPS联合基线的性能，本文选用美国Trimble的商业软件TBC与之进行比较。同上57条基线，每条基线观测数据均包含北斗与GPS观测数据。图 5展示了BGO和TBC处理北斗与GPS联合基线分量的差值ΔX、ΔY、ΔZ。图 5可见，98%的基线分量差值分布在mm级，表明BGO软件处理联合基线能达到与TBC软件相当的水平。另外，两者内符合精度绝大部分均在mm级，故图 5中未加以比较。
![]()
图 5 BGO与TBC软件处理北斗与GPS联合基线分量比较Figure 5. Comparing BDS and GPS Combined Baseline Components from BGO and TBC Software由此可知，BGO软件处理GPS基线、北斗与GPS联合基线的内外符合精度能达到TGO、Bernese、TBC相当的水平。因此，以BGO软件处理GPS、北斗与GPS联合基线结果为参考值，分析该软件处理北斗基线结果的正确性和可靠性，如图 6和图 7所示。图 6比较了北斗与GPS、联合基线分量的差值，图 7比较了北斗、GPS、联合基线解算的内符合精度。
![]()
图 6 BGO软件处理北斗与GPS、联合基线分量比较Figure 6. Comparing BDS, GPS and BDS/GPS Combined Baseline Components from BGO Software![]()
图 7 北斗、GPS、联合基线解的内符合精度统计Figure 7. The Statistics of Precision of BDS, GPS and BDS/GPS Combined Baseline Solutions图 6(a)表示BGO软件处理北斗与GPS基线分量的差值ΔX、ΔY、ΔZ，其中有43条基线在X、Y、Z方向上的分量差值Δx、Δy、Δz在2 cm内，有31条基线在X、Y、Z方向上的分量差值在mm级。图 6(b)表示BGO软件处理北斗与联合基线分量的差值，其中有54条基线在X、Y、Z方向上的分量差值在2 cm内，有38条基线在X、Y、Z方向上的分量差值在mm级(图 6中第6条基线北斗为浮点解，各分量差值结果较大，图中置为0)。
图 7中，93%的联合基线在X、Y、Z方向上的分量精度分别优于0.5 mm、1 mm、0.5 mm；约90%的北斗基线和95%的GPS基线在X、Y、Z方向上的分量精度分别优于1 mm、2 mm、1 mm。由北斗、GPS、联合基线3者精度比较可知，在北斗试运行阶段，GPS基线内符合精度略优于北斗，北斗与GPS联合系统基线内符合精度明显高于独立系统。
2.4 BGO基线网平差及其精度分析
BGO具备网平差功能，根据网平差后的基线分量改正数、相对中误差、点位精度等判断基线解算结果的可靠性。对上述解算的北斗、GPS、联合基线分别进行无约束网平差。
北斗、GPS、联合基线无约束网平差的平差改正数δX、δY、δZ绝大部分在±1 cm内，如图 8(a)~8(c)所示。最弱边相对中误差优于5.5 ppm(规范限值)，具体见表 1。据图 8、表 1及《高速铁路工程测量规范》[21]可知，BGO能合理稳定地解算北斗、GPS及联合基线，解算结果中的基线向量改正数、最弱边相对中误差、最弱点点位精度均满足CPI控制测量要求，各系统解算均能精确获得24个CPI控制点坐标。
![]()
图 8 GPS、北斗、联合无约束网平差基线向量改正数Figure 8. Baseline Vector Corrections from GPS, BDS and BDS/GPS Combined Unconstrained Adjustment表 1 GPS、北斗、联合无约束平差结果统计Table 1. The Statistics of GPS, BDS and BDS/GPS Combined Unconstrained Adjustment Results解算模式 独立基线 多余观测数 控制点个数 最弱边相对中误差/ppm 最弱点点位精度/mm GPS 55 66 24 3.6 23.6 北斗 51 57 24 3.1 26.9 联合 57 72 24 3.7 17.9 3 结语
本文系统地研究了北斗与GPS联合基线解算的算法，自主开发了北斗高精度基线解算软件BGO。通过实测高铁CPI控制网的数据处理测试表明：软件能进行高精度地处理北斗与GPS数据, 以及北斗与GPS联合数据处理；GPS基线解算性能与天宝TGO软件相当，能达到与Bernese软件一致的精度；北斗与GPS基线处理能达到与TBC相当的水平。BGO最大的优势在于能对北斗和GPS进行联合解算，从而提高北斗或GPS单系统的基线解算合格率和精度。经高速铁路CPI控制网实例测试，证明该软件处理基线结果可用于高精度北斗和GPS测量控制网的数据处理。
-
![]()
图 4 只有1个弯曲小于删除阈值时的化简
Figure 4. Simplification when One Bend is Less than the Threshold
![]()
图 5 有2个弯曲满足阈值小于删除阈值时的化简
Figure 5. Simplification when Two Bends are Less than the Threshold
![]()
图 6 当3个弯曲均小于删除阈值时的化简
Figure 6. Simplification when Three Bends are Less than the Threshold
![]()
图 8 基于三元弯曲组的循环化简效果示例
Figure 8. Simplification Circulation Based on Three-Element-Bend Groups
![]()
图 10 基于三元弯曲组与D-P方法对比
Figure 10. Comparation of Douglas-Peucher Method and Three-Element-Bend Group Method
![]()
图 11 本文方法与基于弯曲的化简方法对比
Figure 11. Comparation of Curve Bend Based Method and Three-Element-Bend Group Method
表 1 循环化简过程中的相关数据统计
Table 1 Statistics of Line Simplification Circulation
相关统计项 第一次 第二次 第三次 最终 删除弯曲数 23 4 2 2 删除节点数 21 6 2 2
下载: 导出CSV
表 2 D-P化简方法与本文化简方法结果对比统计
Table 2 Statistics of Douglas-Peucher Method and Three-Element-Bend Group Based Method
化简程度/% 化简后节点数量 化简后弯曲数量 D-P化简 基于三元弯曲组化简 D-P化简 基于三元弯曲组化简 50 600 877 319 280 70 331 586 220 182 80 237 354 169 115 90 144 188 87 77
下载: 导出CSV
表 3 基于弯曲的化简方法与本文化简方法结果对比统计
Table 3 Statistics of Regular Simplification Method and Three-Element-Bend Group Based Method
化简阈值/mm 化简后节点数量 化简后弯曲数量 基于弯曲的化简 基于三元弯曲组化简 基于弯曲的化简 基于三元弯曲组化简 2 678 877 233 280 5 316 586 113 182 10 143 354 59 115 20 64 188 5 77
下载: 导出CSV
-
[1] 王家耀.普通地图制图综合原理[M].北京:测绘出版社, 1993:78-84 Wang Jiayao.The Principle of Cartographic Generalization for General Map[M].Beijing:Publishing House of Surveying and Mapping, 1993:78-84
[2] McMaster R B. Automated Line Generalization[J].Cartographica, 1987, 24(2):74-111 doi: 10.3138/3535-7609-781G-4L20
[3] Douglas D H, Pecucker T K. Algorithms for the Reduction of the Number of Points Required to Represent a Digitized Line or Its Caricature[J]. The Canadian Cartographer, 1973, 10(2):112-122 doi: 10.3138/FM57-6770-U75U-7727
[4] Li Zhilin, Openshaw S. Algorithms for Line Generalization Based on Natural Objective Principles[J]. International Journal of Geographic Information Systems, 1992, 6(5):373-389 doi: 10.1080/02693799208901921
[5] Nie Hongshan, Huang Zhijian. A New Method of Line Feature Generalization Based on Shape Characteristic Analysis[J]. Metrology and Measurement Systems, 2011, 18(4):597-606 https://www.degruyter.com/view/j/mms.2011.xviii.issue-4/v10178-011-0057-5/v10178-011-0057-5.xml
[6] McMaste R B. A Statistical Analysis of Mathematical Measures for Linear Simplification[J]. The American Cartographer, 2013, 13(2):103-116 doi: 10.1559/152304086783900059
[7] 张青年, 廖克.基于结构分析的曲线概括方法[J].中山大学学报(自然科学版), 2001, 40(5):118-121 http://www.cnki.com.cn/Article/CJFDTOTAL-ZSDZ200105031.htm Zhang Qingnian, Liao Ke. Line Generalization Based on Structure Analysis[J]. Acta Scientiarum Naturalium Universitatis Sunyatseni, 2001, 40(5):118-121 http://www.cnki.com.cn/Article/CJFDTOTAL-ZSDZ200105031.htm
[8] 王鹏波, 武芳, 翟仁健.一种用于道路网综合的拓扑处理方法[J].测绘科学技术学报, 2009, 26(1):64-68 http://www.cnki.com.cn/Article/CJFDTOTAL-JFJC200901019.htm Wang Pengbo, Wu Fang, Zhai Renjian. A Topologic Method for Automated Generalization of Road Networks[J]. Journal of Geomatics Science and Technology, 2009, 26(1):64-68 http://www.cnki.com.cn/Article/CJFDTOTAL-JFJC200901019.htm
[9] 毋河海.数字曲线拐点的自动确定[J].武汉大学学报·信息科学版, 2003, 28(3):330-335 http://ch.whu.edu.cn/CN/abstract/abstract4830.shtml Wu Hehai. Automatic Determination of Inflection Point and Its Applications[J].Geomatics and Information Science of Wuhan University, 2003, 28(3):330-335 http://ch.whu.edu.cn/CN/abstract/abstract4830.shtml
[10] Wang Zeshen, Muller Jean-Claude. Line Generalization Based on Analysis of Shape Characteristics[J]. Cartography and Geographic Information Systems, 1998, 25(1):3-15 doi: 10.1559/152304098782441750
[11] 郭庆胜, 黄远林, 章莉萍.曲线的弯曲识别方法研究[J].武汉大学学报·信息科学版, 2003, 33(6):596-599 http://ch.whu.edu.cn/CN/abstract/abstract1620.shtml Guo Qingsheng, Huang Yuanlin, Zhang Liping. The Method of Curve Bend Recognition[J]. Geomatics and Information Science of Wuhan University, 2003, 33(6):596-599 http://ch.whu.edu.cn/CN/abstract/abstract1620.shtml
[12] 钱海忠, 武芳, 陈波, 等.采用斜拉式弯曲划分的曲线化简方法[J].测绘学报, 2007, 36(4):443-456 http://cpfd.cnki.com.cn/Article/CPFDTOTAL-CMJH200811001062.htm Qian Haizhong, Wu Fang, Chen Bo, et al. Simplifying Line with Oblique Dividing Curve Method[J]. Acta Geodaetica et Cartographica Sinica, 2007, 36(4):443-456 http://cpfd.cnki.com.cn/Article/CPFDTOTAL-CMJH200811001062.htm
[13] 朱强, 武芳, 钱海忠, 等.一种顾及认知规律的曲线弯曲识别方法[J].辽宁工程技术大学学报·自然科学版, 2014, 33(4):521-527 http://www.cnki.com.cn/Article/CJFDTOTAL-FXKY201404019.htm Zhu Qiang, Wu Fang, Qian Haizhong. An Identification Method of Line Curves Based on Cognitive Laws[J]. Journal of Liaoning Technical University(Natural Science), 2014, 33(4):521-527 http://www.cnki.com.cn/Article/CJFDTOTAL-FXKY201404019.htm
[14] 翟仁健, 武芳, 朱丽, 等.利用地理特征约束进行曲线化简[J].武汉大学学报·信息科学版, 2009, 34(9):1021-1024 http://ch.whu.edu.cn/CN/abstract/abstract1364.shtml Zhai Renjian, Wu Fang, Zhu Li, et al. Line Simplification Based on Geographic-Feature Constraint[J]. Geomatics and Information Science of Wuhan University, 2009, 34(9):1021-1024 http://ch.whu.edu.cn/CN/abstract/abstract1364.shtml
[15] 武芳, 朱鲲鹏.线要素化简算法几何精度评估[J].武汉大学学报·信息科学版, 2008, 33(6):600-603 http://ch.whu.edu.cn/CN/abstract/abstract1621.shtml Wu Fang, Zhu Kunpeng. Geometric Accuracy Assessment of Linear Features' Simplification Algorithms[J].Geomatics and Information Science of Wuhan University, 2008, 33(6):520-523 http://ch.whu.edu.cn/CN/abstract/abstract1621.shtml
-
